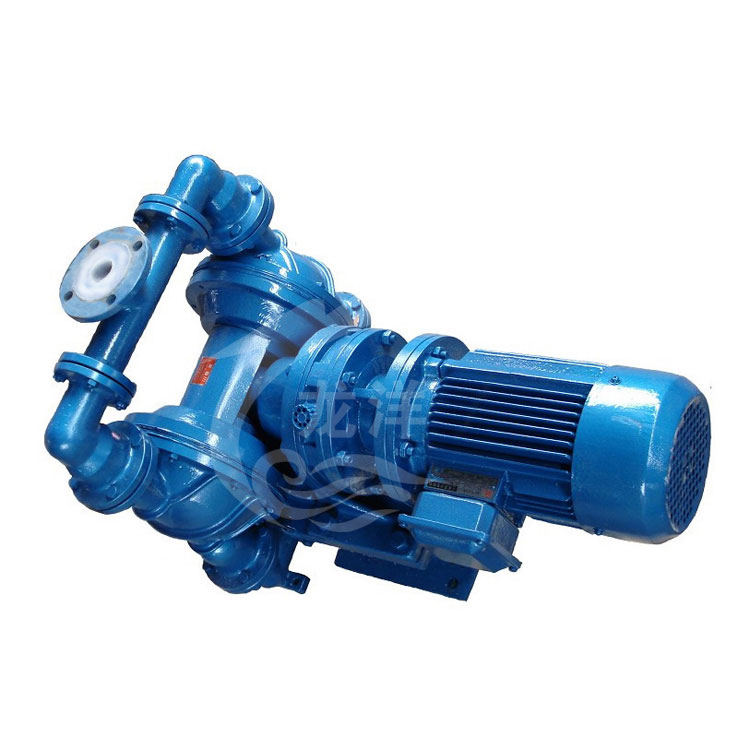

DBY衬氟电动隔膜泵

返回
产品分类
DBY衬氟电动隔膜泵

1 龙洋电动隔膜泵优势所在

1、不需灌引水,自吸能力达7米以上。
2、通过性能好,直径在10毫米以下的颗粒、泥浆等均可以毫不费力地通过。
3、由于隔膜将被输送介质和传动机械件分开,所以介质不会向外泄漏。且泵本身无轴封,使用寿命大大延长。根据不同介质,隔膜分为氯丁橡胶、氟橡胶、丁晴橡胶等,完全可以满足不同用户的要求。
4、泵体介质流经部份,可根据用户要求,分为铸铁、不锈钢、衬胶、电机分为普通式、防爆式、调速式,该泵正应用在下列场合。

2 基本介绍

DBY衬氟电动隔膜泵是一种新型的泵类,近年来,由于在隔膜材质是取得了突破性的进展,来应用于石化、陶瓷、冶金等行业,特点是不需灌引水,自吸能力强。直径被输送介质和传动机械件分开,所以介质不上会向外泄漏。且泵本身海无轴业封,使用寿命大大延长。应用领域:喷漆、陶瓷业中隔膜泵已占有的主导地位;环保、废水处理、建筑、排污、精细化工中正在扩大它的市场份额,并具有其他泵不可替代的地位。

3 主要用途

1、各种剧毒、易燃、易挥发液体。
2、各种强酸、强碱、强腐蚀液体。
3、可输送较高温度的介质150℃。
4、作为各种压滤机前级送压装置。
5、热水回收及循环。
6、油罐车、油库、油品装卸。
7、泵吸泡菜果酱、土豆泥、巧克力等。
8、泵吸油漆、树胶、颜料粘合剂。
9、各种瓷器釉浆水泥灌浆灰浆泥浆。
10、各种橡胶浆乳胶、有机溶剂、填料。
11、用泵为油轮驳船清仓吸取仓内污水及剩油。
12、啤酒花及发酵粉稀浆、糖浆、糖蜜。
13、泵吸矿井、坑道、隧道、下水道中污水、沉淀物。
14、各种特殊介质的吸送。

4 工作方式

电动隔膜泵的作用方式只是在选用气动执行机构时才有,其作用方式通过执行机构正反作用和阀门的正反作用组合形成。组合形式有4种即正正(气关型)、正反(气开型)、反正(气开型)、反反(气关型),通过这四种组合形成的隔膜泵作用方式有气开和气关两种。对于隔膜泵作用方式的选择,主要从三方面考虑:工艺生产安全;介质的特性;保证产品质量,经济损失小。

5 产品特点

1、衬氟电动隔膜泵结构紧凑、体积小、重量轻、装拆方便;
2、传动效率高;
3、运转平稳、噪音低;
4、衬氟电动隔膜泵使用寿命长;
5、可无泄漏输送介质;
6、衬氟电动隔膜泵可承受空载运行;
7、不需灌引水,能自吸;
8、通过性能好,大颗粒杂质、泥浆等均可毫不费力地通过;
9、根据不同介质,隔膜分为氯丁橡胶、氟橡胶、丁腈橡胶、四氟乙烯,完全可以满足不同用户的需要。过流部件也可根据用户要求,分为  铁、不锈钢、铝合金,电机分为普通型隔膜泵和防爆型隔膜泵。

6 工作原理

DBY衬氟电动隔膜泵工作原理图

电机"4"通过减速箱"3"带动左右柱塞上面的隔膜"2"一前一后往复运动,在左右两个泵腔内,装有上下单向球阀"1",隔膜的运动,造成工作腔内的容积的改变,迫使四个单向球阀交替开启和关闭,从而将液体不断的吸入和排出。

7 安装尺寸与外形尺寸

型号 A B D ф L H H1
DBY-10 130 240 300 ф 12×4 520 290 50
DBY-15 130 240 300 ф 12×4 520 290 50
DBY-25 160 320 460 ф 14×4 675 500 60
DBY-40 180 340 460 ф 14×4 700 500 60
DBY-50 200 380 580 ф 16×4 845 780 85
DBY-65 200 380 590 ф 16×4 845 780 85
DBY-80 370 250 670 ф 18×4 1000 990 96
DBY-100 370 250 670 ф 18×4 1000 990 96

8 性能曲线图

DBY衬氟电动隔膜泵性能曲线图

9 性能规格

型  号 进出口径(mm) 流量 (m3/h) 扬程 (m) 吸程 (m) 允许通过颗粒φ
(mm)
电机功率KW
DBY-10 10 0.5 30 3 1 0.55
DBY-15 15 0.75 30 3 1 0.55
DBY-25 25 3.5 30 4 2.5 1.5
DBY-40 40 4.5 30 4 4.5 1.5
DBY-50 50 6.5 30 4.5 8 2.2
DBY-65 65 8 30 4.5 8 2.2
DBY-80 80 16 30 5 10 3
DBY-100 100 20 30 5 10 3

10 材料特性

介质种类 丁晴橡胶 氯丁橡胶 氟橡胶 聚四氟乙烯
发 烟 硝 酸 × ×
浓 硝 酸 × ×
浓 硫 酸 × ×
浓 盐 酸 ×
浓 磷 酸 ×
浓醋酸 × × ×
浓氢氧化钠
无水氨
稀硝酸 × ×
稀 硫酸
稀 盐酸 ×
稀 磷酸 × ×
稀氢氧化钠
氨水 ×
× ×
汽油
石油 ×
四氯化碳
二硫化碳 ×
乙醇
丙酮 × ×
甲酚 ×
乙醛 × ×
乙苯 × ×
丙 烯 晴 ×
丁醇
丁二烯 ×
苯 乙烯 × ×
醋 烯 乙 酯 × × ×
× × ×
DBY型电动隔膜泵注:○——寿命较长、△——寿命一般、×——不可用,本表仅从耐腐性考虑,因聚四氯乙烯弹性比橡胶差,故实际使用寿命因压力,DBY型电动隔膜泵行程杂质等因素影响而异。食品橡胶专用于食品饮料行业。
